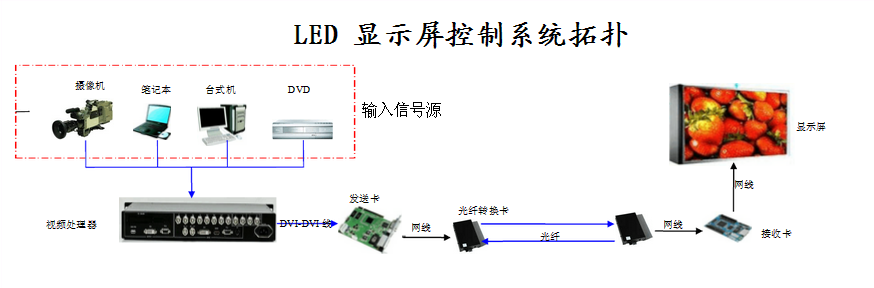

随着媒体时代的来临，全彩led显示屏成为了广大消费者获取信息的媒介，大家对全彩led显示屏的印象大多停留在外观上，今天小编带大家深入了解下全彩led显示屏系统控制拓扑图。

　　系统工作原理：

　　1，信号源可以为摄像机，笔记本电脑，台式计算机，DVD等视频输出设备。

　　2，信号通过视频处理器，转换成DVI信号，通过DVI线连接到发送卡。

　　3，控制室距离显示屏的距离大于100M的情况下，使用光纤转换卡。使用光缆通讯。

　　4，每个显示屏箱体都有1张接收，接收卡之间使用网线进行连接通讯。

　　5，由于显示屏是T型外观，系统传输采用由下向上的通讯方式。

　　6，显示屏可以播放多种内容，可以进行输入源的切换。

　　7，使用摄像机可以将实时视频信号播放到显示屏上面，也可以链接数字机顶盒，播放电视内容。

　　8，可以使用播放软件，在计算机上播放预先处理好的的视频图片信息。

　　综上所述，只有了解全彩led显示屏系统控制拓扑图，才能更好的使用全彩led显示屏，发挥出他的作用。想了解更多资讯，可继续关注本站!
